Aluminum 6061 Light guide fixture plate

1. Panimula ng Produkto

Dinisenyo gamit ang concentric locating rings, square mounting flange at multi-spec positioning hole, ginagarantiyahan nito ang pare-parehong film coating para sa optical light-conducting parts. Ang brushed at passivated surface ay nagtatampok ng mababang vacuum outgassing at mahabang reusable lifespan. Ang mga custom na laki at istruktura ng lug ay katanggap-tanggap upang magkasya sa iba't ibang kagamitan sa optical coating.

Mga kalamangan ng materyal na aluminyo 6061:

• Mababang rate ng outgassing: Walang pabagu-bago ng isip na impurities sa mataas na vacuum coating chambers, na epektibong pumipigil sa kontaminasyon ng mga layer ng pelikula;
• Mataas na thermal conductivity at dimensional na katatagan: Walang pagpapapangit sa ilalim ng pangmatagalang mataas na temperatura na mga ikot ng patong;
• Banayad na timbang at mataas na tigas: Madaling i-mount at paikutin sa mga spindle ng coating machine, na binabawasan ang load ng kagamitan;
• Napakahusay na muling paggamit: Walang kaagnasan pagkatapos ng paulit-ulit na paglilinis ng kemikal, mahabang buhay ng serbisyo.

2. Parameter ng Produkto (Pagtutukoy)

Pangalan ng Produksyon	Aluminum 6061 Light guide fixture plate
Mga Kakayahang Materyal	Aluminyo 6061
Tatak	LEON
Paggamot sa Ibabaw	Black Oxide
Pinagmulan	Qingdao, China

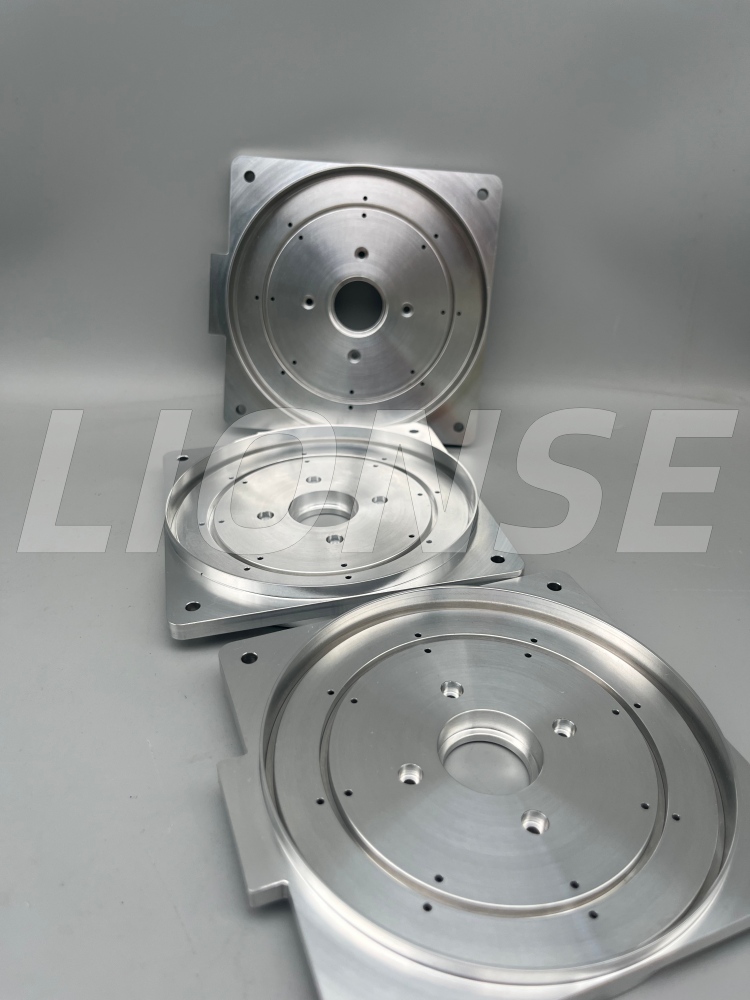

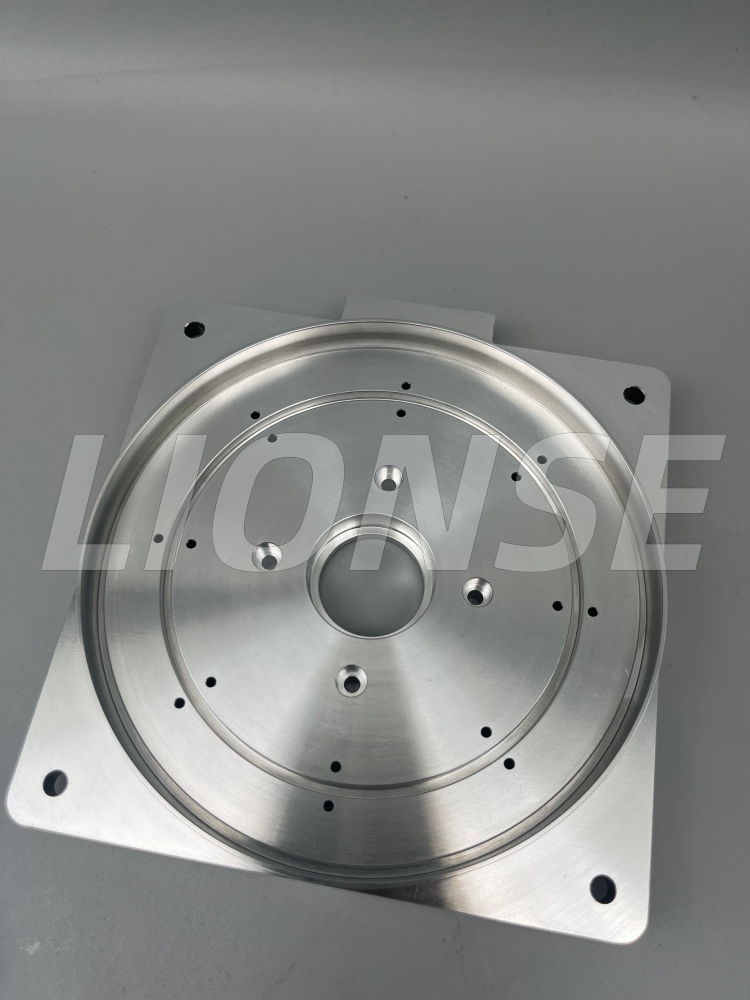

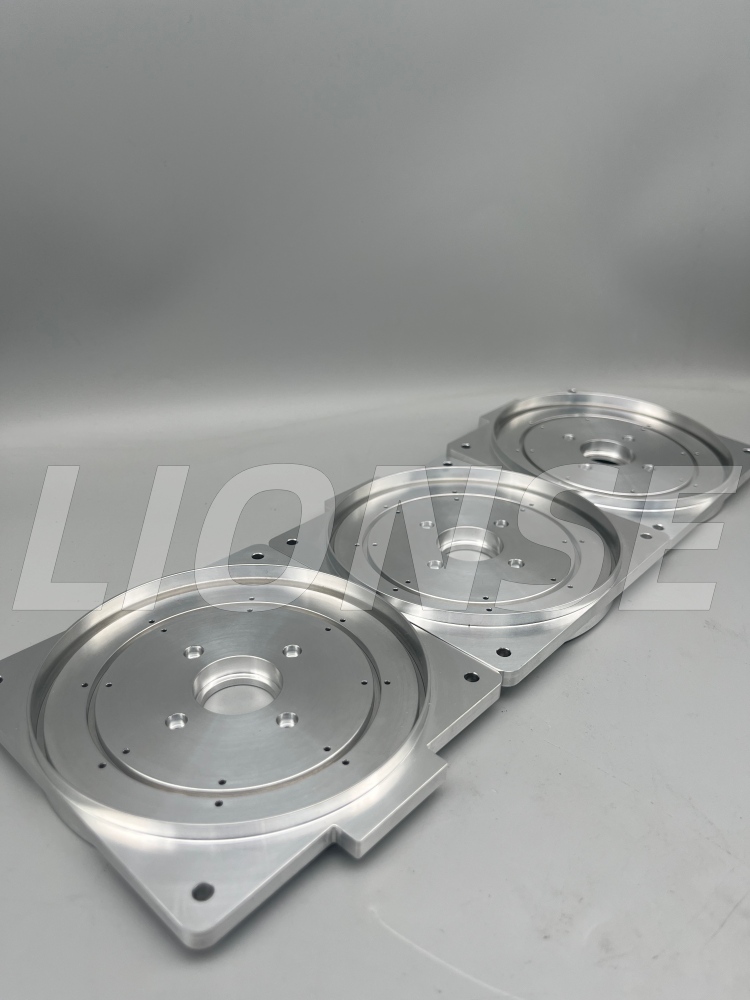

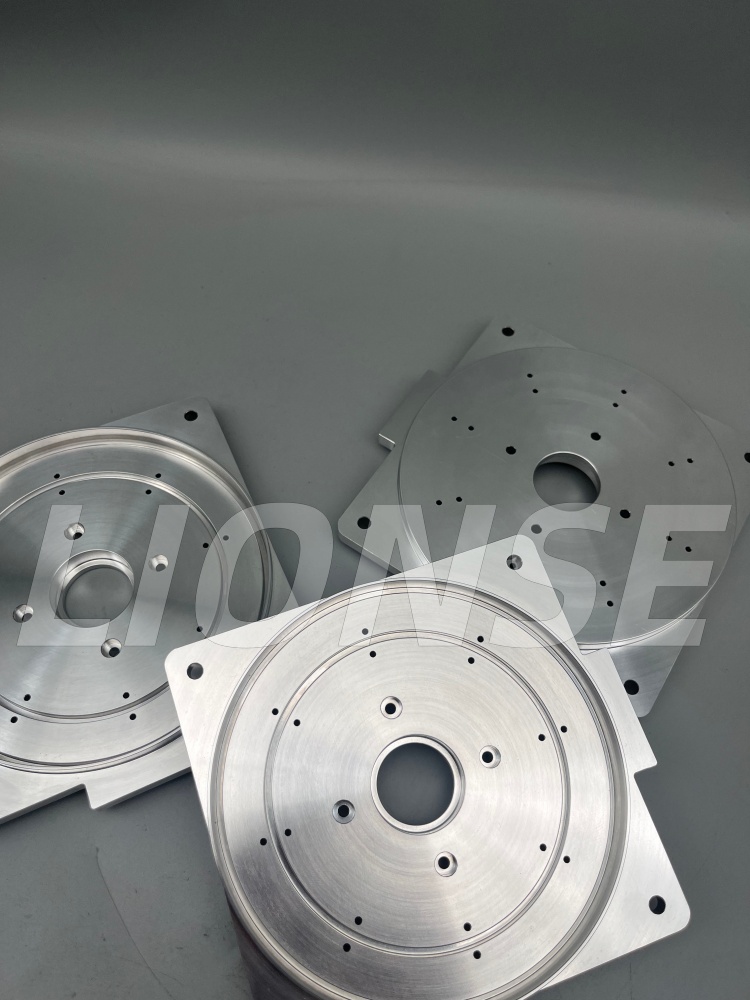

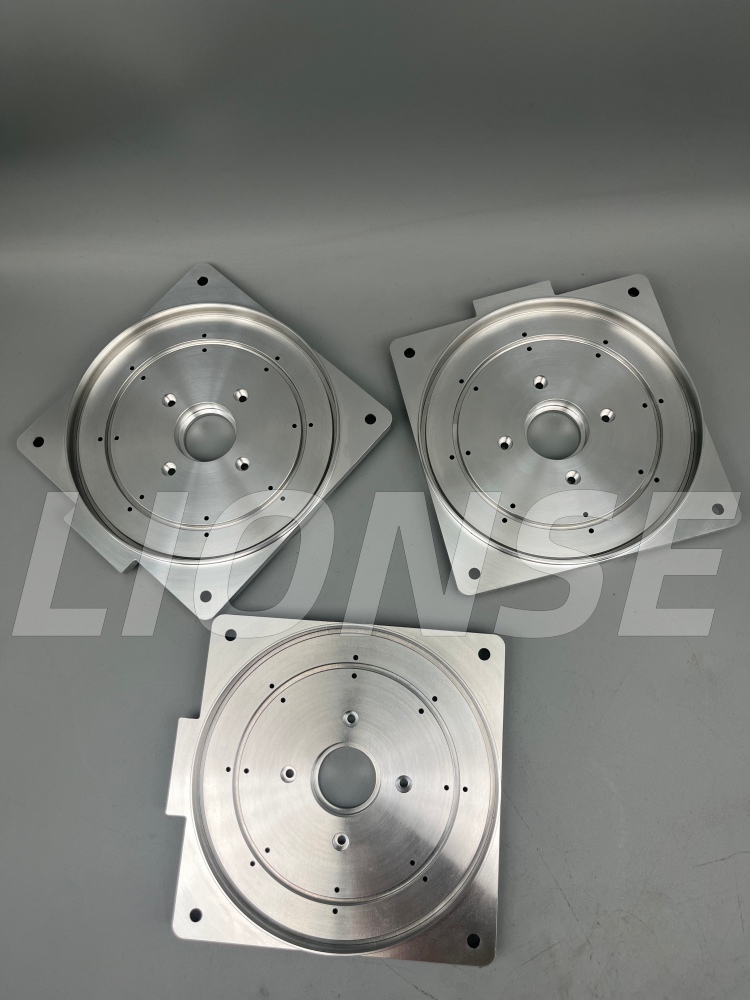

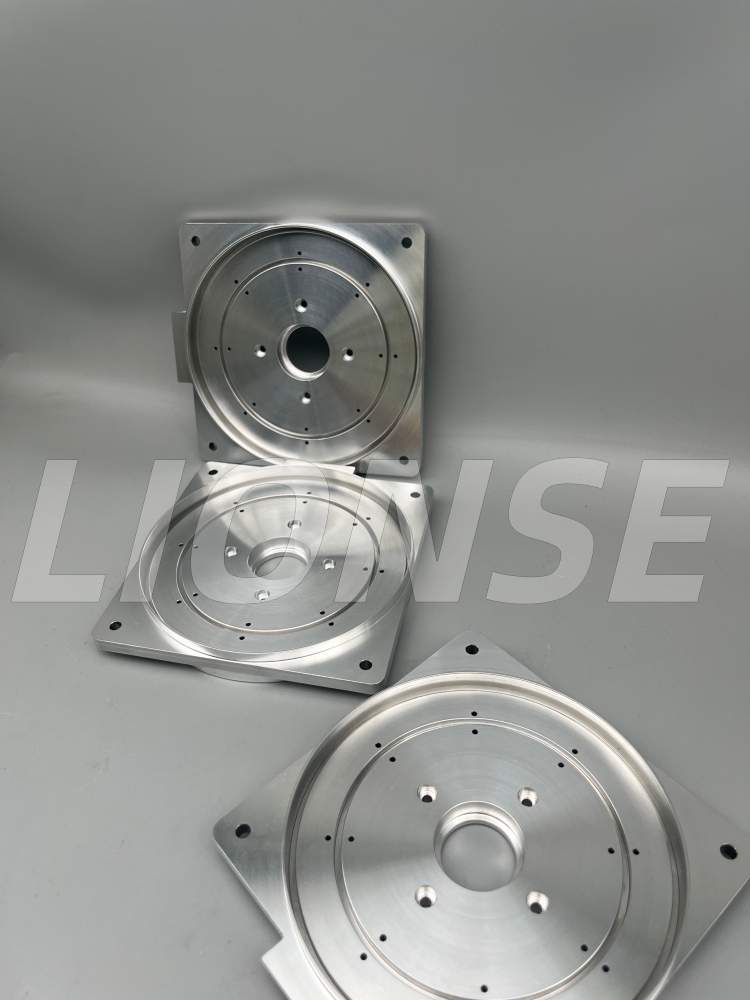

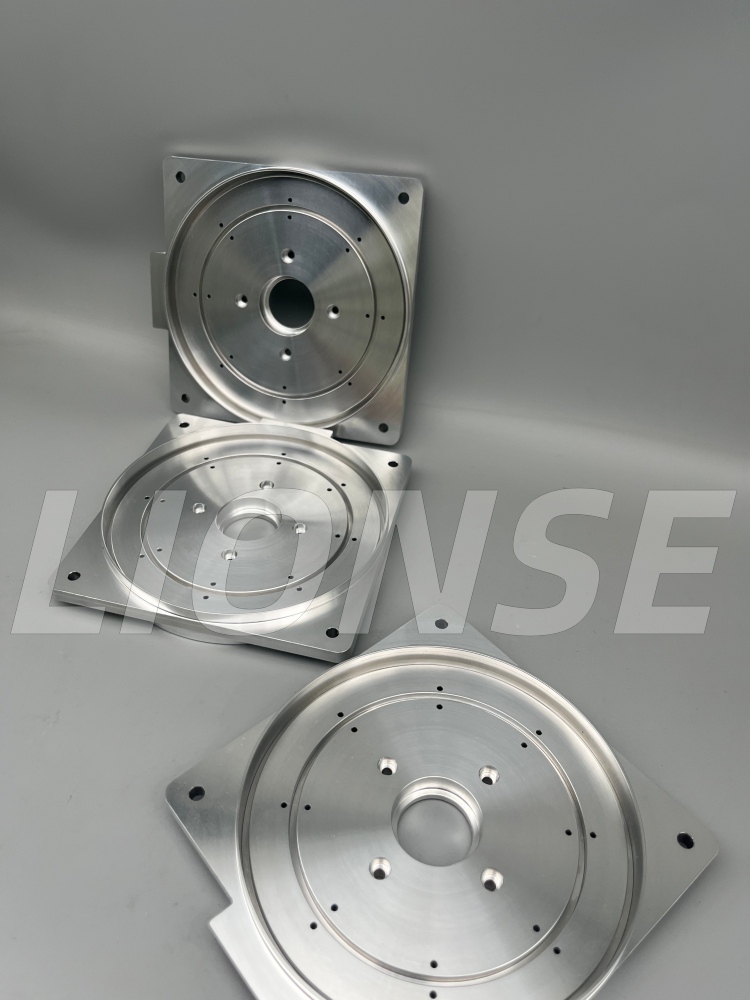

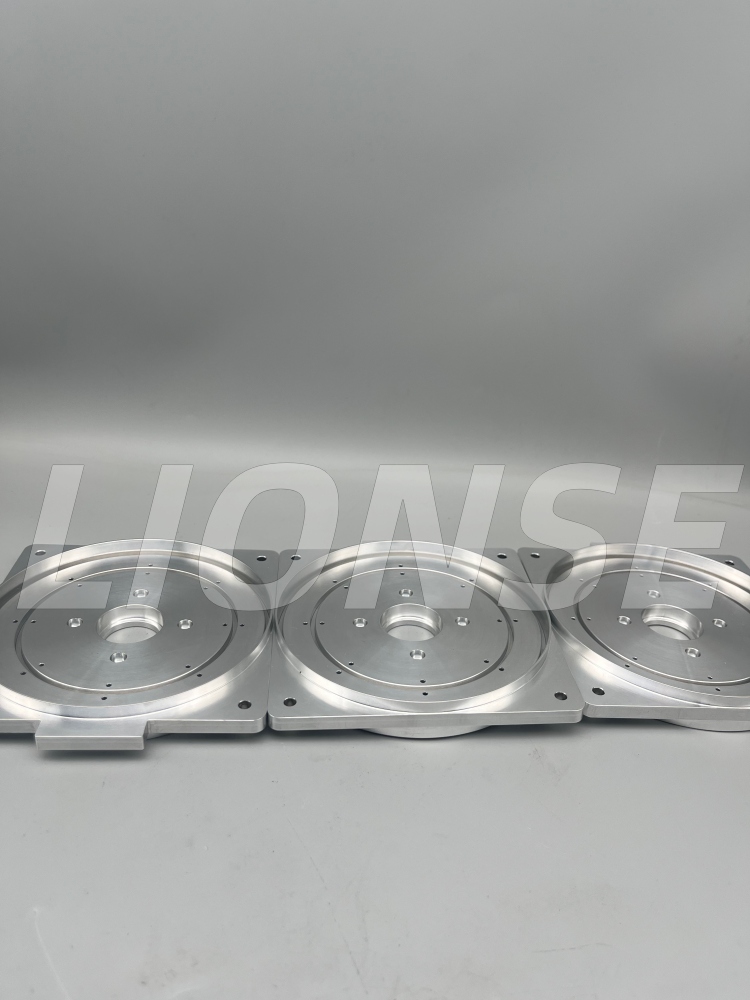

3. Mga Detalye ng Produkto

4. Mga Tampok ng Precision Machining

• Concentric multi-ring positioning grooves

       Ang mga multi-layer stepped circular trenches ay eksaktong naka-CNC, tinitiyak na ang mga bahagi ng light guide ay pantay na inilatag nang walang offset, na naghahatid ng pare-parehong kapal ng coating sa bawat workpiece.

• Multi-functional na layout ng butas

       Sulok sa pamamagitan ng mga mounting hole: Mabilis na pag-lock sa mga bracket ng makina;

       Surface locating hole at threaded hole: I-secure ang mga pressure clip para ayusin ang mga workpiece nang hindi nagkakamot ng light-transmitting surface;

       Central hollow hole: Walang harang na daanan ng liwanag para sa pagsingaw at pinagmumulan ng ion sa panahon ng patong.

• Mataas na geometric na katumpakan

       Mahigpit na kinokontrol na concentricity ≤0.02mm at ultra-flat bearing surface, inaalis ang pagkiling ng mga optical na bahagi. Ang lahat ng matutulis na gilid ay na-deburre ng maliliit na R0.2 fillet para maiwasan ang mga gasgas sa marupok na light guide.

Ang LIONSE ay nagtatag ng isang karapat-dapat na reputasyon sa industriya ng CNC machining para sa kalidad, pagiging maaasahan, pagiging epektibo sa gastos at napapanahong paghahatid. Upang matugunan ang iyong mga inaasahan para sa iyong mga proyekto, ang aming pangkat ng mga mekaniko at inhinyero ay magtutulungan nang malapit sa lahat ng mga yugto ng pagbuo ng produkto, mula sa prototype hanggang sa produksyon. Kinikilala namin na ang bawat proyekto at ang aplikasyon nito ay natatangi, kaya nag-aalok kami sa bawat customer ng isang natatanging ngunit praktikal na solusyon, kabilang ang mga serbisyo sa precision machining at mga custom na surface treatment.Makipag-ugnayan sa aminngayon at simulan natin ang paggawa ng iyong mga bahagi.

Q1: anong mga produkto ang ginagawa ng iyong kumpanya?

Sa loob ng mahigit 15 taon, ang LIONSE ay isang pandaigdigang tagapagtustos sa pamamahagi ng mga produktong titanium, paggawa ng metal at mga bearings. Ang mga industriyang pinaglilingkuran namin ay kabilang ang mga surgical implant at tool, mga piyesa ng sasakyan, mga kemikal na device, power generation, mga kagamitan sa minahan, sasakyang panghimpapawid, mga bomba atbp. Ang LIONSE ang iyong maaasahang supplier.

Q2: Maaari bang magamit muli ang 6061-T6 tray na ito ng maraming beses?

Oo. Ang 6061-T6 ay may namumukod-tanging paglaban sa kaagnasan laban sa alkohol, mga alkaline degreaser at mga solvent sa paglilinis ng coating. Pagkatapos alisin ang natitirang coating sa pamamagitan ng ultrasonic cleaning, ang plate ay maaaring gamitin muli para sa daan-daang mga coating batch na walang kalawang, pitting o structural deformation.

Q3: Ang 6061 ba ay nagdudulot ng kontaminasyon sa loob ng vacuum coating chamber?

Napakakaunting outgassing. Kung ikukumpara sa cast aluminum, recycled alloy o zinc-rich 7075, ang 6061-T6 ay may pare-parehong Mg-Si alloy na komposisyon na may halos zero volatile residues. Natutugunan nito ang mahigpit na mga kinakailangan sa kalinisan para sa optical thin-film coating at hindi bubuo ng mga depekto tulad ng mga mantsa o manipis na ulap sa mga light guide.

Q4: Magde-deform ba ang 6061-T6 plate pagkatapos ng paulit-ulit na high-temperature coating cycle?

Ang No. 6061-T6 ay pinatigas ng edad na aluminyo na may mahusay na dimensional na katatagan. Ang mababang thermal expansion coefficient nito ay nagpapanatili sa concentric ring grooves at flat bearing surface na pare-pareho pagkatapos ng daan-daang heating at cooling cycle. Mahigpit naming kinokontrol ang flatness ≤0.01mm at concentricity ≤0.02mm sa panahon ng CNC machining upang magarantiya ang pangmatagalang katumpakan.
