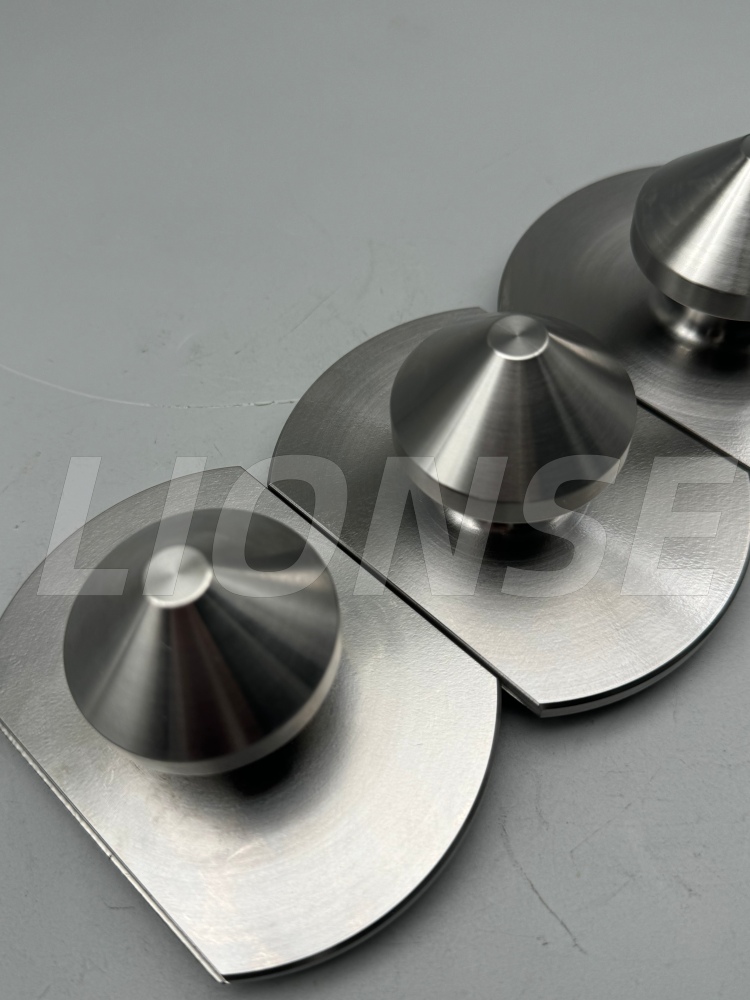

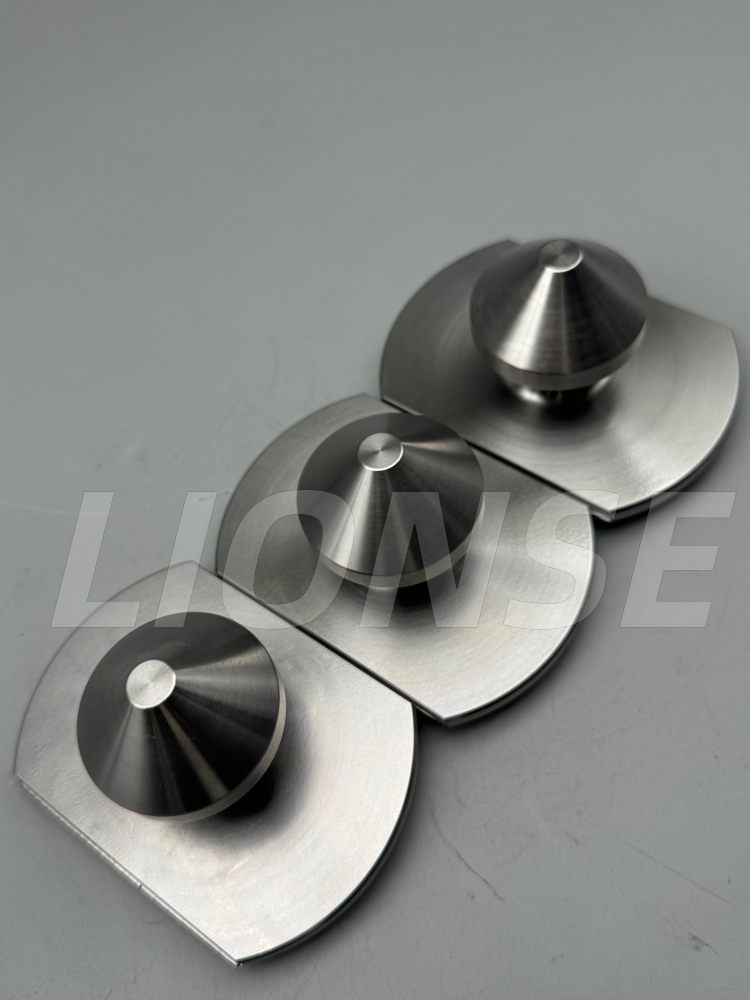

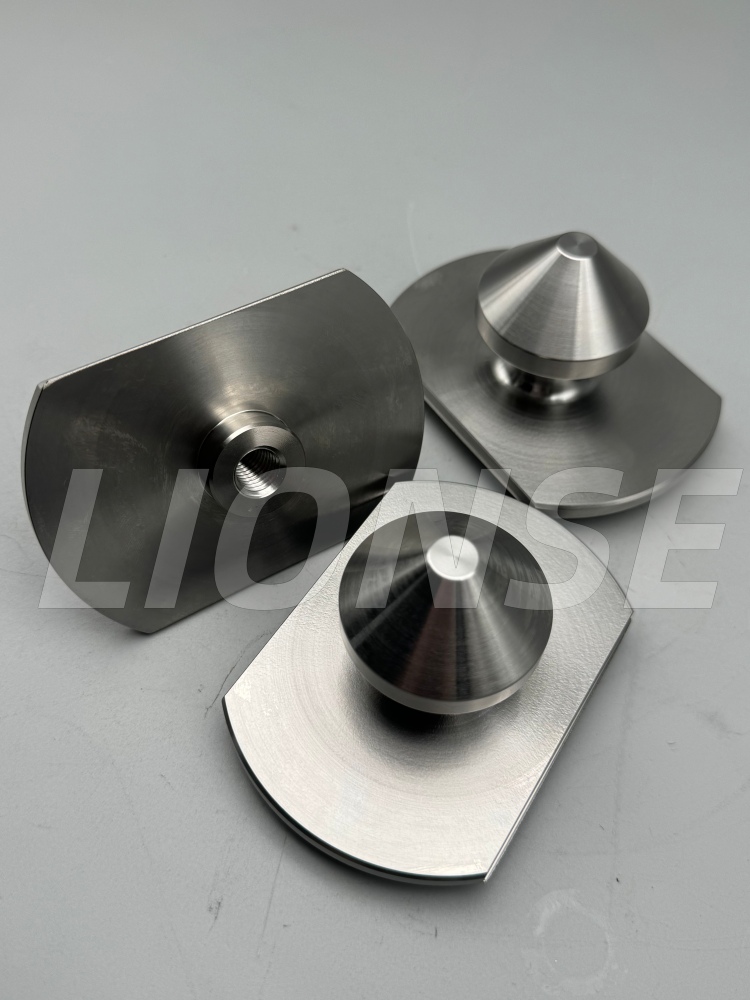

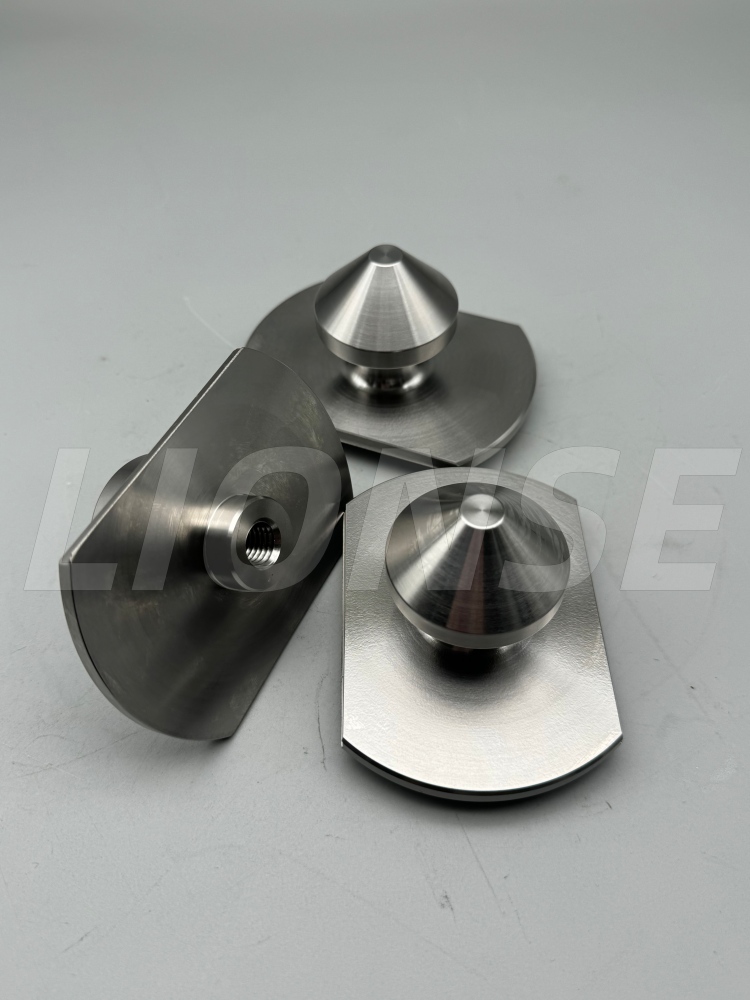

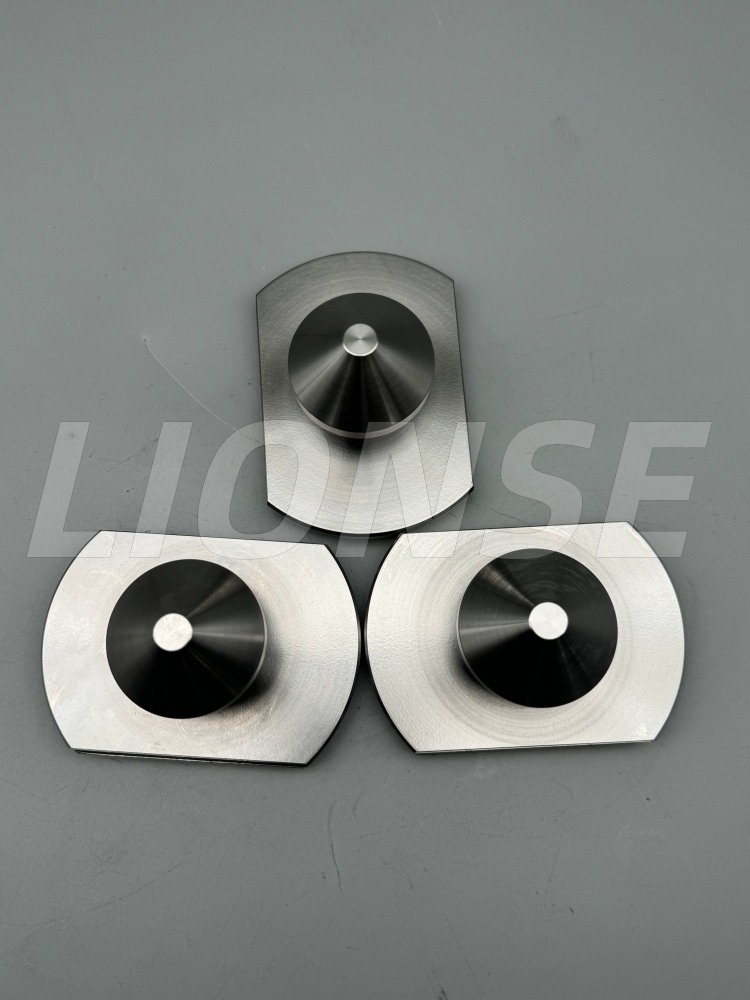

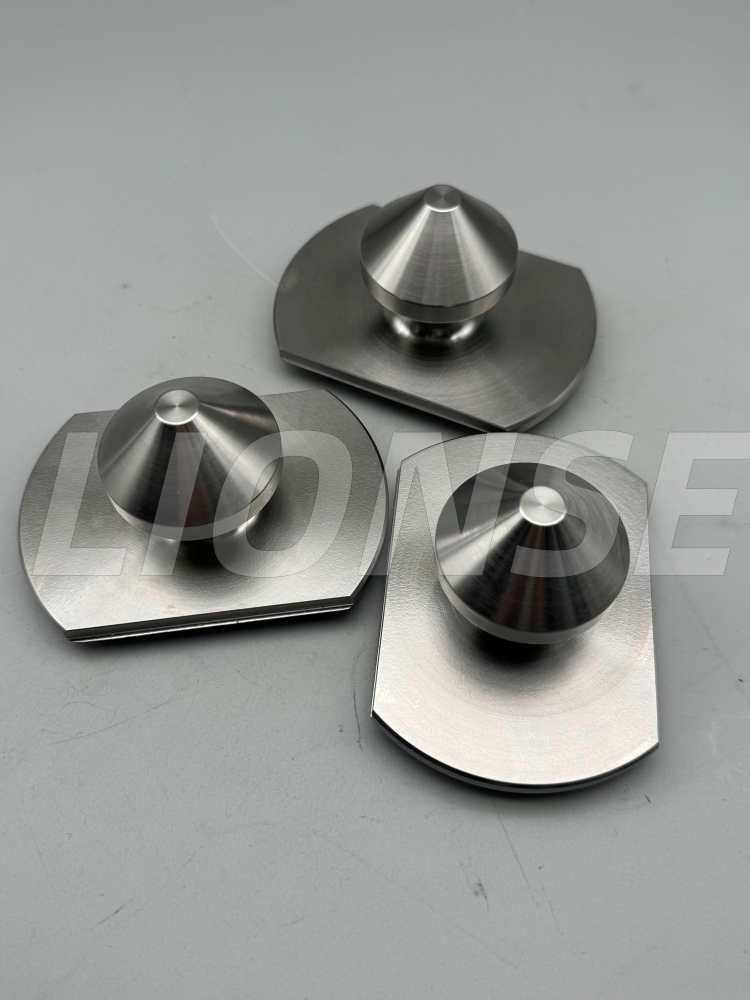

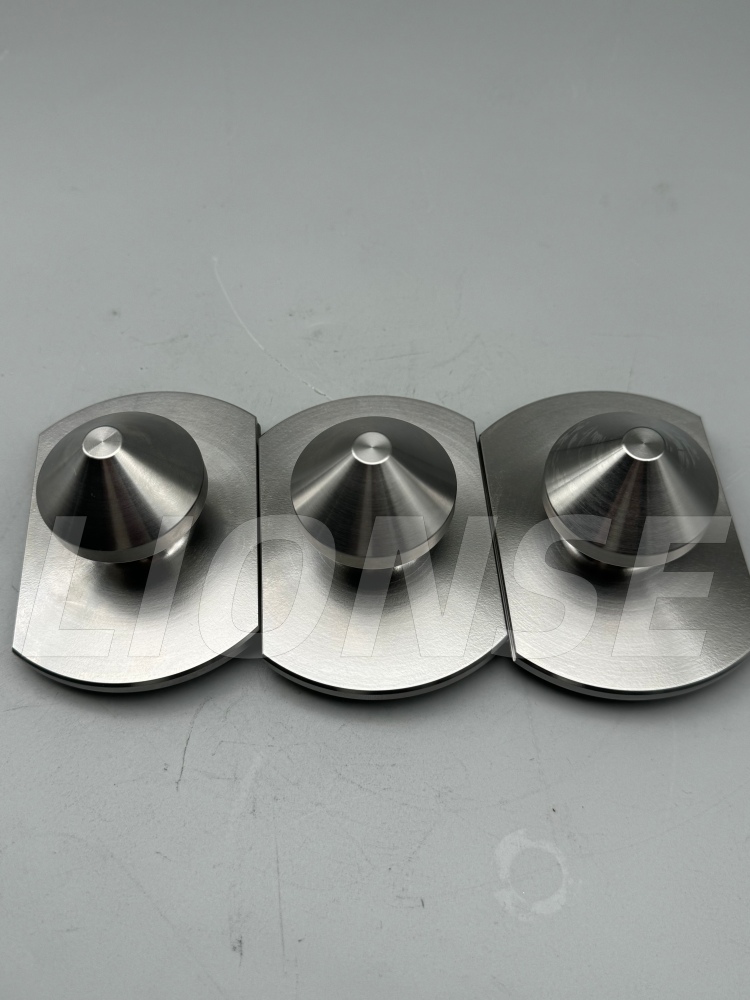

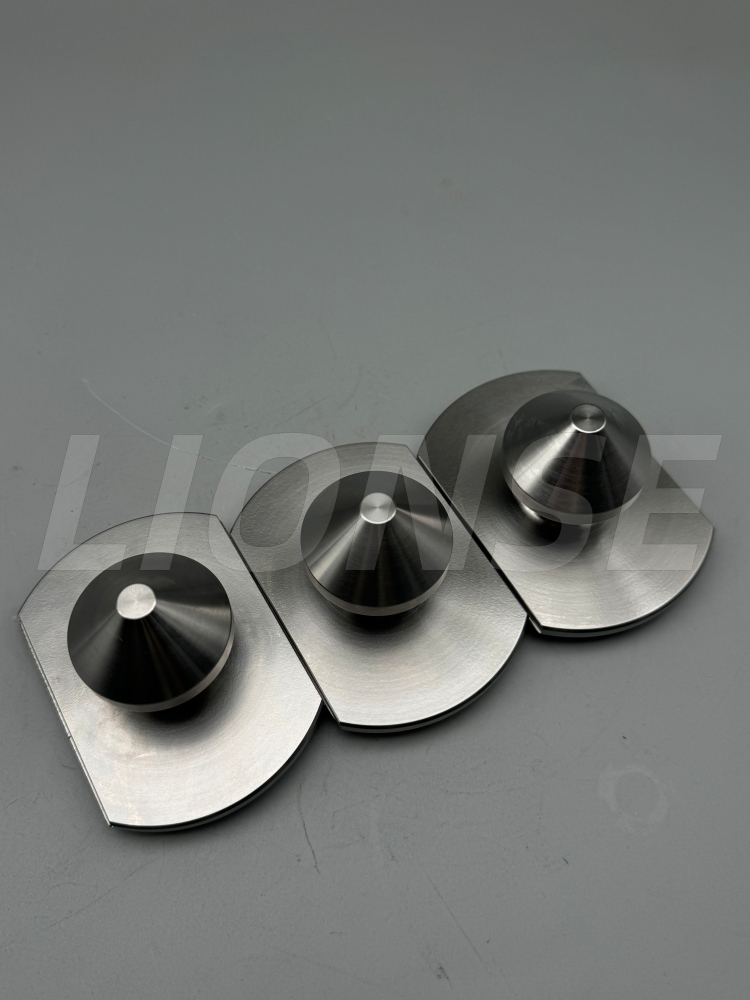

Conical Surface Locating Pull Stud

1. Panimula ng Produkto

Ang high-precision na Conical Surface Locating Pull Stud na ito (para sa CNC Fixture Quick Change) ay isang custom-engineered na bahagi na idinisenyo para gamitin sa mga tumutugmang conical locating na upuan, na nagsisilbing pangunahing bahagi ng mabilisang pagbabago ng workholding system. Ginawa mula sa high-strength alloy steel o 420 stainless steel, ito ay sumasailalim sa precision turning, heat treatment, at grinding upang makamit ang mahigpit na tolerance, kabilang ang isang kritikal na conical surface na may ±0.05 mm dimensional na kontrol at isang concentricity na ≤Φ0.05 mm. Ang dual-taper na disenyo ay nagbibigay-daan sa awtomatikong pagsentro, inaalis ang radial play at tinitiyak ang paulit-ulit na katumpakan ng pagpoposisyon na ±0.005 mm kapag ipinares sa locating seat. Naka-install ito sa mga workpiece o pallet, na nagpapagana ng mabilis, paulit-ulit na pag-clamping para sa mga CNC machining center at mga automated na linya ng produksyon, na makabuluhang binabawasan ang oras ng pag-setup habang pinapanatili ang pagkakapare-pareho ng machining.

2. Parameter ng Produkto (Pagtutukoy)

Pangalan ng Produksyon	Conical Surface Locating Pull Stud
Mga Kakayahang Materyal	Customized
Tatak	LEON
Paggamot sa Ibabaw	Customized
Pinagmulan	Qingdao, China
diameter	Customized

3. Mga Detalye ng Produkto

Mga hamon sa pagproseso ng Conical Surface Locating Pull Stud:

1. Ang mataas na mga kinakailangan para sa mga pangunahing dimensyon at geometric tolerance (ang pinakadirektang kahirapan)

①Ang katumpakan ng tabas at anggulo ng double conical na ibabaw

• Kahit na ang angle error ng conical surface ay kasing liit ng ±10′, kapag ito ay pinagsama-sama, ang "line contact" sa halip na "surface contact" ay magaganap, na magreresulta sa hindi tumpak na pagpoposisyon at hindi pantay na pamamahagi ng puwersa.
• Ang roundness at cylindricity ng conical surface ay dapat kontrolin sa loob ng 0.003 - 0.005mm; kung hindi, magkakaroon ng puwang kapag pinagsama ito sa upuan sa pagpoposisyon, na direktang nagpapababa sa katumpakan ng pagpoposisyon ng repeatability.

②Kontrol sa coaxiality

• Ang paglihis ng coaxiality ay maaaring maging sanhi ng pagkaka-install ng sinulid na pin sa workpiece, na nagreresulta sa pagiging "baluktot" ng conical na ibabaw at hindi pantay na pamamahagi ng puwersa kapag ito ay nakikipag-ugnayan sa upuan sa pagpoposisyon. Hindi lamang nito ginagawang hindi tumpak ang pagpoposisyon ngunit pinabilis din nito ang pagsusuot ng conical surface.
• Sa panahon ng pagproseso, kinakailangang kumpletuhin ang pagproseso ng thread, panlabas na bilog, at conical na ibabaw sa isang setup, o gumamit ng high-precision na tool para sa pangalawang setup. Ang mga kinakailangan para sa katatagan ng kagamitan at proseso ay napakataas.

2. Ang mga kahirapan ng teknolohiya sa pagpoproseso (ang buong proseso mula sa pag-ikot sa paggiling)

①Ang kontrol ng deformation sa panahon ng pag-ikot at heat treatment para sa mga turnilyo na ito ay karaniwang ginagawa gamit ang 420 stainless steel o 40Cr alloy steel. Ang mga pangunahing hamon sa pagproseso ay ang mga sumusunod:

• Pagliko ng yugto: Ang mga materyales na hindi kinakalawang na asero ay may posibilidad na dumikit sa tool, at may posibilidad na bumuo ng mga chip lump. Sa panahon ng pag-ikot ng conical surface, ang mga marka ng panginginig ng boses at hindi magandang pagtatapos sa ibabaw ay madaling mangyari, na nangangailangan ng mga espesyal na tool at matatag na mga parameter ng pagputol.
• Deformation ng heat treatment: Pagkatapos ng pagsusubo, ang conical na ibabaw, mga thread, at panlabas na bilog ng bahagi ay magkakaroon ng bahagyang mga deformation. Kung ang pagpapapangit ay lumampas sa 0.01mm, mahirap itama sa pamamagitan ng kasunod na paggiling. Samakatuwid, ang deformation allowance ay dapat na nakalaan nang maaga at ang proseso ng paggamot sa init ay dapat na kontrolin.

②Ang proseso ng paggiling ng conical surface (isang mahalagang hakbang sa pagtukoy ng pangwakas na katumpakan) ay kinabibilangan ng pinong machining ng conical surface. Pagkatapos nito, ang ibabaw ay kailangang pinuhin sa pamamagitan ng paggiling upang itama ang mga pagkakamali at mapahusay ang kinis. Ito ang pinaka-nakakaubos ng oras at hinihingi na bahagi:

• Sa panahon ng proseso ng paggiling, ang anggulo, bilog, at kinis ng conical surface ay dapat mapanatili lahat. Ang mga kinakailangan sa kontrol para sa kagamitan sa paggiling, abrasive, bilis ng pag-ikot, at presyon ay napakataas.
• Kahit na ang pinakamaliit na pagkakamali ay maaaring humantong sa mga problema tulad ng "mga flared openings" o "hindi malinis na conical surface", na nagreresulta sa hindi magandang pagkasya sa panahon ng pagpupulong at pagbaba sa katumpakan ng pagpoposisyon.

Ang LIONSE ay nagtatag ng isang karapat-dapat na reputasyon sa industriya ng CNC machining para sa kalidad, pagiging maaasahan, pagiging epektibo sa gastos at napapanahong paghahatid. Upang matugunan ang iyong mga inaasahan para sa iyong mga proyekto, ang aming pangkat ng mga mekaniko at inhinyero ay magtutulungan nang malapit sa lahat ng mga yugto ng pagbuo ng produkto, mula sa prototype hanggang sa produksyon. Kinikilala namin na ang bawat proyekto at ang aplikasyon nito ay natatangi, kaya nag-aalok kami sa bawat customer ng isang natatanging ngunit praktikal na solusyon, kabilang ang mga serbisyo sa precision machining at mga custom na surface treatment. Makipag-ugnayan sa amin ngayon at hayaan kaming simulan ang paggawa ng iyong mga bahagi.

Q1: anong mga produkto ang ginagawa ng iyong kumpanya?

Sa loob ng mahigit 15 taon, ang LIONSE ay isang pandaigdigang tagapagtustos sa pamamahagi ng mga produktong titanium, paggawa ng metal at mga bearings. Ang mga industriyang pinaglilingkuran namin ay kabilang ang mga surgical implant at tool, mga piyesa ng sasakyan, mga kemikal na device, power generation, mga kagamitan sa minahan, sasakyang panghimpapawid, mga bomba atbp. Ang LIONSE ang iyong maaasahang supplier.

Q2: Paano kinokontrol ng iyong kumpanya ang kalidad ng mga produkto?

Well, tulad ng alam nating lahat na ang kalidad ay nauuna sa panahon ng negosyo kasama ang aming mga customer palagi kaming nagpapatuloy sa "Ang kalidad ay ang buhay ng negosyo. Ginagamit namin ang mga unang nakumpirma na kaso, inspeksyon ng produksyon, at packaging na kinuha ang buong kumbinasyon upang mahigpit na kontrolin ang kalidad ng produkto.

Q3:Paano magsagawa ng high-precision detection ng conical surface profiles?

Ang anggulo, roundness at coaxiality ng conical surface ay hindi matukoy gamit ang ordinaryong calipers o micrometers. Sa halip, isang three-coordinate na instrumento sa pagsukat, isang roundness gauge at isang conicality detector ang dapat gamitin.

Q4:Ano ang Conical Surface Locating Pull Stud?

Ang Conical Surface Locating Pull Stud ay isang high-precision mechanical component na ginagamit sa CNC machining, fixture system, at automated production lines. Pinagsasama nito ang mga function ng pagpoposisyon, pagsentro, at pag-clamping sa pamamagitan ng paggamit ng tapered (conical) na ibabaw upang makamit ang tumpak, repeatable mating na may katugmang locating seat o chuck.
